複雑な内部流路
ロストワックス精密鋳造により、機械加工では難しい流路形状やシール面を形成。部品点数や漏れ箇所の低減に貢献します。
圧力クラス対応鋳造
ANSI Class 2500 まで対応する材料・工程を採用。材料トレーサビリティおよび試験成績書にも対応します。
高温用途対応
極低温から 600°C 超までの使用環境を考慮した材料選定。過酷条件向け特殊材にも対応。
バルブ部品種類

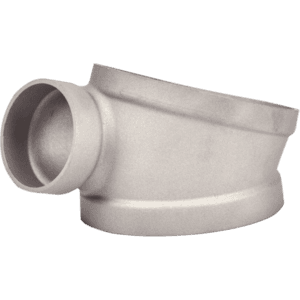

バルブボディ
高精度シール面と複雑な内部流路を備えた鋳造部品。グローブ、ゲート、ボール、チェックバルブ向け複雑形状に対応。
材料:CF8M, CF8, WCB 炭素鋼, 316 ステンレス鋼
圧力クラス:Class 150 – 2500
バルブボンネット
ステムパッキン部を含む耐圧カバー部品。CNC 加工によるねじ部・シール面加工で漏れを抑制。
材料:CF8M, CF3M, 炭素鋼
圧力クラス:Class 150 – 1500
バルブシート・ディスク
厳しい公差が求められるシール部品。ロストワックス精密鋳造後にラッピング加工を行い、高いシール性能に対応。
材料:316 ステンレス鋼, Stellite-faced, Monel
圧力クラス:ANSI Class 150 – 900
バルブステム・ハンドホイール
高強度・耐食性が求められる操作部品。CNC ねじ加工により滑らかな操作性を確保。
材料:17-4 PH, 316 ステンレス鋼, Duplex SS
圧力クラス:各種対応
技術仕様
バルブサイズ範囲1/2" – 12" NPS
圧力クラスANSI 150 – 2500
重量範囲0.1 kg – 100 kg
シール面表面粗さRa 1.6 μm 以下
寸法公差鋳肌 ±0.1mm
試験項目耐圧試験, シート漏れ試験, NDT
対応業界
当社のバルブ部品は、材料トレーサビリティおよび国際規格対応が求められる各種産業用途向けに製造されています。
石油・ガス
化学プロセス
発電設備
水処理
食品機械
